Сварка труб. Способы сварки

При производстве трубных конструкций в независимости от того, для какой именно отрасли они предназначаются необходимо использовать сварку труб. Но в зависимости от того для чего именно предназначаются эти трубы и типа их соединений используют разные виды сварки.

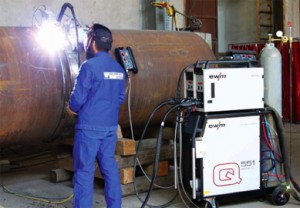

Одним из самых распространенных методов сварки является орбитальная сварка труб или как ее еще называют GTAW. Этот вид автоматической дуговой сварки неповоротных стыков трубных соединений при использовании неплавящегося электрода в среде инертного защитного газа. В процессе сварная зона перемещается в сторону неподвижного стыка, в направлении по круговой орбите. Именно отсюда и появилось это название.

Сегодня орбитальная сварка труб распространилась на весь мир, так как именно она обеспечивает нужную глубину проплавления и форму провара, при этом он поддерживает дугу в необходимом состоянии и обеспечивает одинаковые условия сварки во всех направлениях.

Качество метода GTAW обеспечивается не только техникой сварочного процесса, но и предшествующими этапами, в частности резкой труб.

Резка труб сегодня осуществляется с помощью:

• ручного оборудования со стальными роликами или автоматическим оборудованием на этой же основе;
• отрезных абразивных кругов и ленточных пил;
• токарных резцов и дисковых фрез. Этот вид резки обеспечивает лучшее качество последующей орбитальной сварки труб, поэтому наиболее часто применяется на современном производстве.

Большинство орбитальных установок имеют похожую конструкцию. В их состав входит зажимный механизм и зажимные губки, которые будут использовать для фиксации трубы. Для того чтобы обеспечить процесс сварки сегодня используют автоматическое устройство для зажима трубы, а также электрический или пневматический привод вращения.
